元の「magick montage」の用途は、画像サムネイルの表を生成すること、つまり、特に写真など、大量の画像コレクションのサムネイルを参照することです。そして、今でもその目的で使用できますが、もっと多くのことができます。このページでは、モンタージュでできること、そして独自の画像でどのように使用できるかを調べます。

---

モンタージュ、導入

「magick montage」コマンドは、サムネイル画像の配列を作成するように設計されています。大量の画像コレクションの校正シートのようなものです。オプションのないデフォルトの「magick montage」は非常にシンプルで、かなり大きな包含正方形があり、フレーム、ラベル、シャドウはありません。

ジオメトリ - タイルサイズと画像のサイズ変更

「-geometry」設定は、「magick montage」の最も重要なコントロールです。個々のサムネイル画像のサイズと、それらの間のスペースを定義します。ジオメトリのサイズ部分は、サイズ変更演算子の引数として使用され、その特殊な目的のフラグもすべて含まれます。オプションの位置部分は、画像の周囲に残すボーダー空間の量として解釈されるため、これを小さくすると、画像間のギャップが小さくなります。デフォルトの「-geometry」設定は「120x120>+4+3」です。これは、指定された任意の画像を120x120ピクセルのボックスに収めることを意味します。画像が大きい場合は縮小しますが、より大きい画像のみ縮小 ('>') フラグに従って、小さい画像はサイズ変更しません。次に、タイルサイズは、すべてのサイズ変更された画像の最大寸法と、実際に指定されたサイズに設定されます。つまり、指定された「-geometry」サイズよりも小さいタイルサイズは決して得られません。「-geometry」のデフォルトを変更することで、前の例のスペースの巨大なタイルサイズを削除できます。たとえば、サイズコンポーネントを削除すると、どの画像もサイズ変更されず、タイルサイズはすべての入力画像の最大寸法に設定されます。たとえば、ここで私は、タイル間に小さなギャップがある、指定された最大の画像を使用してタイルするようにモンタージュに要求しています。これは、すべての入力画像が小さく、ほぼ同じサイズである場合に使用する非常に一般的な設定です。たとえば、ここでは、1つの画像をより大きな「ロゴ」画像に置き換えました。ただし、サイズ変更設定を「48x48」に設定して、より小さい画像とより大きい画像の両方をサイズ変更しました。そして、ここでは、サイズ変更を指定されたタイルサイズより大きい画像のみに再度制限しています。ご覧のとおり、画像間のスペースは要求された2ピクセルのスペースよりも大きく見えます。しかし、そうではありません。タイルはまだ2ピクセル離れていますが、画像自体は要求された48x48ピクセルのタイルサイズを満たしていません。「ロゴ」画像は、48x48ピクセルのタイルに収まるようにサイズ変更されました。サイズ変更したくない場合は、タイル間のスペースのみを定義してください。または、「1x1<」などの特殊なサイズを使用します。これにより、IMは小さい画像のみを指定されたサイズにサイズ変更するように指示します。1ピクセルより小さい画像は存在しないため、どの画像もサイズ変更されません。したがって、タイルサイズは再びページ上のすべての画像の最大寸法になります。理由についてはゼロジオメトリ、注意が必要を参照してください。

ジオメトリ - タイル間隔

「-geometry」設定の位置部分は、タイルを連結する前に、これらの寸法のボーダーをタイルに追加することで、個々の「タイル」間にスペースを追加します。つまり、デフォルトの「-geometry」設定「+4+3」では、タイルは最終画像の左端と右端から4ピクセル離れ、水平方向には8ピクセル（指定されたサイズの2倍）の間隔が空きます。垂直方向の間隔にも同じことが当てはまります。すべての画像がサイズ変更された場合（最後から2番目の例）のタイル間のスペースが、エッジの周りのスペースの2倍になっていることに注意してください。

タイルレイアウトのコントロール

「magick montage」で次に重要なオプションは「-tile」設定です。これは、タイルされた画像を最終結果にレイアウトする方法にどのような制限を設けるかをモンタージュに指示します。ImageMagickバージョン6では、「magick montage」は、「-tile」のヒントを提供しない場合、指定された数の画像を最適にタイルする方法について推測を行います。ただし、タイリングを決定する際に画像のアスペクト比を調べないため、タイル化されている画像はほぼ正方形であると想定しています。

奇妙な「[1-5]」構文はUNIXシェルの略語で、ファイル名のリストに展開されます。「magick montage」コマンド自体は、これらの文字を見ることはなく、結果のファイルリストのみを見ます。

ImageMagickは、特定の数の入力画像に使用する適切な「-tile」設定を判断するのが非常に得意です。ここでは、入力画像の数と、それらの画像をレイアウトするためにIMが使用するタイル設定の表を示します。

画像数 タイル設定 1 1x1 2 2x1 3 3x1 4 2x2 5 - 6 3x2 7 - 8 4x2

画像数 タイル設定 9 3x3 10 - 12 4x3 13 - 15 5x3 16 - 20 5x4 21 - 24 6x4 25 5x5

画像数 タイル設定 26 - 30 6x5 31 - 36 7x5 31 - 35 7x5 36 6x6 37 - 42 7x6 43 - 48 8x6

ただし、IMは、18枚の画像に対して「6x3」のタイル設定を自動的に選択したり、28枚の画像に対して「7x4」の設定を自動的に選択したりしません。ただし、特定の「-tile」設定を指定すると、モンタージュは常に、その多くの「タイル」を保持するのに十分な大きさの画像を作成します。ご覧のとおり、モンタージュは、要求されたタイルスペースを埋めるのに使用可能な画像が7枚であっても1枚であっても、指定された数のタイルを保持するのに十分な大きさの画像を作成しました。行ごとにのみスペースを埋めます。列ごとにタイルスペースを埋めるオプションは現在提供されていません。

IM v6.1 より前は、モンタージュは、画像の数がそのスペースを使用しない場合、余分なスペースを自動的に切り捨てていました。そのため、「9x1」画像のような設定は、「7x1」タイル画像を生成するように切り捨てられていました。 このため、以前のモンタージュのユーザーは、「999x1」など大きな数字を使用して、画像の単一行を生成することがよくありました。現在、このような引数は非常に長い画像を生成し、IMが完了するまで長時間かかる可能性があります。そのため... IMモンタージュでは非常に大きなタイル番号の使用を避けてください！

特に不明な数の入力画像については、「-tile」設定から行番号または列番号のいずれかを削除することで、余分なスペースと複数の画像の問題を回避できます。不足している番号は、モンタージュによって可変と見なされ、モンタージュはすべての入力画像を保持するのに十分なタイルスペースのみを作成し、複数の画像ではなく、1つの画像のみを生成します。これは「-tile」設定のより一般的な使用方法であり、モンタージュのサイズを正しく設定しながら、最終的な配列サイズを決定する際にいくらかの制御を可能にします。上記の最後の画像に注意してください。そこで、9列の画像を要求しました。IMは、指定された画像が9枚未満であっても、要求された9列を生成しました。一方、最初の画像（1行要求）は、すべての画像を保持するのに正確な長さです。「-tile」設定によって与えられたスペースにモンタージュがタイル化できるよりも多くの入力画像がある場合、複数の画像がモンタージュによって生成される可能性があり、その結果、ファイル名に画像シーケンス番号が追加されたり、何らかのGIFアニメーションが作成されたりします。詳細については複数の画像の書き込みを参照してください。たとえば、ここでは、各画像ファイル名のフレーム/シーン/ページ番号に「%d」を指定することで、生成された各ページの個別の画像を保存するようにモンタージュに要求しました。

フレーム装飾

画像を配置するためにモンタージュを使用することの最も良い点は、各画像の周りに余分な「飾り」を追加するための多くの追加コントロールを提供することです。たとえば、「-frame」を追加して、表示されている画像をより明確に定義できます。これは「magick」の同じオプションとは異なります（3Dフレームの追加の例を参照）。モンタージュのフレームオプションは、フレームの内側と外側のベベルのデフォルト値を自動的に判断します。そのため、単一の引数番号のみが必要です。

ボーダー装飾

IM v6.1.0頃より、「-border」がモンタージュの新しい装飾オプションとして追加されました。これは、「-geometry」設定に従ってリサイズされた後、各画像の周囲に追加の「パディング」を追加します。

現在、「-border」装飾は、フレーム装飾も適用されている場合は機能しません。

IM v6.1.0（およそ）以前は、「-border」は、「magick montage」コマンドラインで出現した時点では「magick」と同様に画像に適用されていました。 つまり、境界線は画像が（「-geometry」に従って）リサイズされるずっと前に画像に追加されていたため、その時点での画像サイズに応じて、各画像の境界線の幅が異なっていました。この不整合を解消するために-borderがモンタージュの特別な設定になりました。

シャドウ装飾

フレームで影を追加するのも非常に効果的です。もちろん、画像の影を生成するためにフレームは実際には必要ありません。IM v6.3.1で「ソフトシャドウ」が実装されたため、影は表示される画像の透明度に合わせて形状が変化するようになりました。

magick montage font_1.gif font_7.gif font_2.gif font_0.gif \ -tile x1 -shadow -geometry +3+5 -background none \ shadow_shaped.png

ご覧のように、モンタージュで使用される影は実際には半透明の色であり、背景が最終的な色に影響を与えることができます。つまり、テクスチャのある背景でモンタージュを作成するか、透明な背景を使用してオーバーレイすると、影は適切に表示されます。もちろん、PNGのように半透明の色を処理できる画像形式を使用する必要があります。 GIFのブール値の透明度のため、この目的にはGIF画像ファイル形式を使用できません。影は画像間の「-geometry」間隔を考慮しないことに注意してください。そのため、画像が非常に接近している場合、前の画像の影が後の画像によって隠される可能性があります。例えば…したがって、影を使用する際には、適切な量の「-geometry」間隔を確保することをお勧めします。「エッジクリッピング」による影の過度な切り抜きを避けるため、「-shadow」オプションは、最終画像の右端と下端に4ピクセルの追加のエッジ間隔を追加します。これは、通常の「-geometry」間隔に追加されます。しかし、上記のように、これは常に十分なスペースとは限りません。現在、モンタージュは生成された影のオフセット、色、または「ソフトさ」を制御する手段を提供していません（少なくともまだ提供していません）。しかし、以前のバージョンのモンタージュで提供されていたハードな長方形の影では、そのような制御はありませんでした。

モンタージュ画像へのラベル付け

また、モンタージュにソースファイル名で画像にラベルを付けるように指示することもできますが、おそらく画像フレームのサイズを変更する必要があります。そうでないと、ラベルが収まらず、テキストラベルが切り捨てられる可能性があります。この例では、「60x60>」をジオメトリ文字列に追加しました。これは、IMに、より大きな画像をこのスペースに収まるように縮小させるが、小さすぎる画像を拡大しないように指示するものです。これはおそらく、モンタージュの最も一般的な使用方法です。「%f」は特別なフォーマット文字で、メモリ内の画像に関するさまざまな詳細を抽出できます。他の情報については、「画像プロパティのエスケープ」を参照してください。サムネイルにラベルを付ける場合、「-frame」を使用する必要はありません。ラベルは影を付けないので、読みやすくなります。そして、IM v 6.2.1からは、「-set」画像属性演算子を使用して、読み込んだ後に画像にラベルを付け直すことができるようになりました。「-set」演算子を使用して、画像に関する詳細情報を追加しましょう。そして、いくつかのモンタージュ設定も…上記の例で示したように、「-label」設定を使用して、画像の読み込み時にデフォルトのラベルを定義するか、後で「-set」演算子を使用して画像にラベルを付け直すことができます。

「%wx%h」は、メモリ内の画像の現在のピクセル幅と高さを示します。入力中に画像サイズが変更された場合、これはディスク上の画像（または作成）サイズとは異なる場合があります。メモリ内のピクセルサイズが必要な場合は、「%[width]x%[height]」を使用してください。

個々の画像のラベルを設定することで、画像に異なるラベルを付けることもできます。どちらのオプションも使用できますが、「-set」演算子が適用される画像を制限するために、括弧を使用する必要があります。ここでは、例として、両方のラベル付け方法を使用します。しかし、できるからという理由だけで、モンタージュにタイトルを追加してみましょう。「-label ''」または「+label」を使用して、次の画像の画像ラベルをオフにすることができます。ただし、後でわかるように、これらの2つの設定はまったく同じではありません。読み込み後のラベル「-set」操作にも同じことが当てはまります。最後の画像は、画像ラベルにスペースを使用することで、画像ラベルのスペースを作成できますが、空白のままにする方法を示しています。これは、モンタージュを使用する場合の良い経験則を示しています…モンタージュ操作自体で画像にラベルを付ける必要はありません。MIFF形式とPNG形式の両方では、ラベルを画像形式の一部として保存できます。モンタージュは、既にラベルが含まれている読み込まれた画像に自動的にラベルを付けます。これは自動的であり、指定する必要はなく、この手法を使用して非常に複雑な画像モンタージュを生成しました。たとえば、「注釈角度の例」のモンタージュ配列は、この手法を使用して作成されました。この自動ラベル付けを望まない場合は、画像を読み込む前に「-label ''」を使用して、読み込まれたり作成されたりするすべてのラベルを空の文字列にリセットするようにモンタージュに明示的に指示する必要があります。または、画像を読み込んだ後に「+set label」を使用してラベルメタデータを削除することもできます。これが「+label」が空のラベル（「-label ''」）の使用と異なる点です。前者は、読み込まれる画像が持つ可能性のあるラベルメタデータを使用して、デフォルトの動作を自動的に使用に戻しますが、後者はラベルを空の文字列で置き換えます。これにより、ラベルが事実上削除されます。「-label '%l'」を使用して、元の画像ラベルを保持することもできます。これは、画像処理スクリプトにおけるNO-OPラベル付けオプションとして役立ちます。「-set」では、「-label」または「-set」を使用して変更または削除した後、画像の元のラベルを復元できません。上記では、最初の画像は画像自体に提供されたラベルを使用してラベル付けされています。2番目の画像は「-label ''」設定によって受信ラベルが削除され、3番目の画像は「+label」でラベル設定をオフにしたため、画像のラベルも使用されています。

保存された画像メタデータの使用

後でモンタージュで使用するために画像を生成する際には、特定の画像ファイル形式がどのような種類の画像メタデータを保存できるかを理解することが重要です。たとえば、PNGとMIFF画像ファイル形式のみが、保存された画像ファイル形式に「label」メタデータを保存できます…しかし、一般的なすべてのファイル形式では、「comment」メタデータを使用できます。これは、「-label」に「%c」引数を指定することで使用できます。これは、JPEGファイル形式で保存された画像の場合によく使用されますが、JPEG画像のコメントは一般的に大きすぎます（多くの場合、画像を説明する段落全体）。改行されません（画像「コメント」メタデータを使用したラベル付けの代替方法については、「ポラロイド写真のモンタージュ」を参照してください）。他の多くのプログラムも、保存するたびに（不快な）、作成者ラベルとコメントを画像に自動的に追加しますので、注意が必要です。IMは一般的に、（JPEGの可逆圧縮のため）、他の理由で処理する場合を除き、保存されたJPEGファイルにコメントを追加するために使用されません。代わりに、画像データの読み取りと書き換えを回避し、コメントを追加しているJPEG画像ファイルを劣化させるために、通常は別の方法で追加されます。このような方法については、「可逆JPEG処理」のオプションを参照してください。ラベル付け（および画像の「コメント」）はモンタージュ特有のものではないことにも注意することが重要です。モンタージュは、存在する場合は画像ラベルを自動的に使用します。ラベルとコメントは画像と特定のファイル形式に添付されており、モンタージュまたはIM固有のものではありません。PNG形式とMIFF形式では、あまり使用されない「caption」メタデータを使用することもできます。実際、これらのファイル形式の両方では、保存時に画像に存在する可能性のある任意の画像プロパティメタデータを保存できます！

モンタージュにおけるギャップの作成

「-tile」設定を慎重に使用し、指定された画像の数を制御することで、モンタージュの下部に余分なスペースを残すことができますが、モンタージュの真ん中に空のタイルスペースを残すには、特別な画像を使用する必要があります。「null:」で生成された画像は、この目的のために特に定義されています。表示される位置には、ラベルは付けられません（定義されている場合でも）、フレームや影の「フワフワ」も追加されません。タイルは、モンタージュ描画キャンバス自体の背景色（またはテクスチャ）を除いて、完全に空のままになります。他のIMコマンドでは、「null:」画像は1ピクセルの透明な画像として表されます。「-crop」や「-trim」などのオプションの「エラー画像」としても使用されます。これにより、操作の結果として「ゼロ」または空の画像が生成される可能性があります。この特別な画像は保存して後でギャップを残すことはできません。現在、「magick montage」のコマンドラインで指定された場合にのみ「特殊」です。

現時点では、HTMLテーブルのように、複数の行または列にまたがるモンタージュ画像を許可する方法は提供されていません。生成される画像の配列に最適に適合する可変サイズの行と列を生成することもできません。 このような機能が本当に必要な場合は、独自のモンタージュアプリケーションを開発する必要があります。開発した場合は、ぜひご寄稿ください。既存のモンタージュアプリケーションへのマージを検討させていただきます。 解決策としては、画像サムネイルに自分でラベル付けと枠付けを行い、画像の追加を使用するか、より自由な画像のレイヤリング手法を使用する方法があります。

---

モンタージュ設定の詳細

上記で示した "magick montage" の設定は、モンタージュの基本的な制御項目に過ぎません。ご自身のニーズに合わせて検討したいその他の設定が多くあります。

モンタージュの色設定

-background	描画された枠の外側の色です。多くの場合、ウェブページで使用するために 'none' または 'transparent' に設定されます。指定されている場合は、代わりに-texture設定が使用されます。
-bordercolor	画像の枠内、または境界線の余白内の塗りつぶしの色です。画像内の透明領域は、そのような装飾が追加されない限り、この色になります。
-mattecolor	枠の色として使用される色です。この色は、枠に3Dのベベル加工のような外観を与えるために、明るくしたり暗くしたりもされます。そのため、この設定は実際には5つの色を定義します。（画像の枠付けも参照）
-fill	テキストラベルとタイトルの塗りつぶしの色です。
-stroke	テキストラベルとタイトルの枠線の色です。

モンタージュのコントロール設定

-tile {cols}x{rows}

1つのモンタージュ画像を埋めるために使用される画像の横方向と縦方向の数です。読み込まれたり作成された画像が1つのモンタージュ画像に収まらない場合は、複数の画像が作成されます。（上記タイル制御を参照）

-title {string}

個々の画像にラベルを付けるために使用されるものと同じフォント（ただしサイズが大きい）を使用して、モンタージュ全体にタイトルを設定します。

-frame {width}

指定された幅を使用して、画像を含むボックスの周囲に枠を作成します（少なくとも2以上にする必要がありますが、5または6が適切な値です）。使用する場合、画像の透明部分も境界線の色になります。

-border {width}

指定された幅を使用して、画像の周囲に境界線を作成します。使用する場合、画像の透明部分も境界線の色になります。

-shadow

枠の影を生成します。引数は必要ありません。

-texture {filename}

特定の色ではなく、指定されたテクスチャ（タイル状の画像）を背景に使用します。詳細については、下記の背景と透明度セクションを参照してください。

-geometry {W}x{H}+{X}+{Y}

モンタージュがキャンバス上に画像を重ねる前に、すべての画像が読み込まれた後にサイズ変更します。また、画像が描画されるタイルのサイズと間隔も定義します。サイズを指定しない場合は、画像はサイズ変更されません。

-gravity {direction}

画像が枠より小さい場合、枠内のどこに画像を配置するかを指定します。デフォルトでは中央に配置されます。

"label:" 画像作成演算子が理解するすべてのフォント設定が追加されます（ラベル画像ジェネレーターを参照）。これらの設定は、表示された画像の下に追加されたラベルの作成に使用されます。これには、"-font"、"-pointsize"（"-title"の場合は無視）、"-density"、"-fill"、"-stroke"、および"-strokewidth"などの設定が含まれます。上記のいずれかの設定が定義またはリセットされている限り、最終的な '出力ファイル名' 引数の前に、モンタージュは要求された設定を使用します。

画像の読み込み/作成の設定の再利用

ただし、これらのオプションの多くは、画像の生成時または画像処理時に他の目的でも使用されることに注意してください。しかし、IM v6のコマンドライン処理の「表示されたとおりに実行する」機能のおかげで、「magick montage」コマンドには問題ありません。つまり、これらのオプション設定を使用して、読み込まれる画像の読み込み、作成、または変更を行い、すべての画像の読み込みまたは作成後にそれらの設定をリセットできます。最終的な設定値が、モンタージュが最終的な処理に使用します。これは、IMバージョン6以前のバージョンでは、中間画像を生成することなく（上記画像ラベルの例のように）、画像作成設定とモンタージュ設定を分離することが一般的に不可能であった場合とは異なります。再利用の実際的な例を次に示します。これらのサンプルページで使用してきたフォントの一部を表形式で作成し、モンタージュによる画像の最終処理のために設定を他の値にリセットしました。

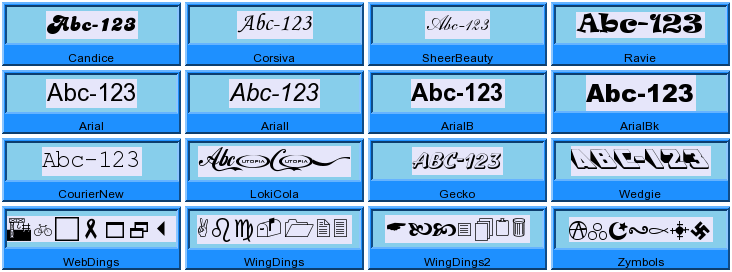

magick montage -pointsize 24 -background Lavender \ -font Candice -label Candice label:Abc-123 \ -font Corsiva -label Corsiva label:Abc-123 \ -font SheerBeauty -label SheerBeauty label:Abc-123 \ -font Ravie -label Ravie label:Abc-123 \ -font Arial -label Arial label:Abc-123 \ -font ArialI -label ArialI label:Abc-123 \ -font ArialB -label ArialB label:Abc-123 \ -font ArialBk -label ArialBk label:Abc-123 \ -font CourierNew -label CourierNew label:Abc-123 \ -font LokiCola -label LokiCola label:Abc-123 \ -font Gecko -label Gecko label:Abc-123 \ -font Wedgie -label Wedgie label:Abc-123 \ -font WebDings -label WebDings label:Abc-123 \ -font WingDings -label WingDings label:Abc-123 \ -font WingDings2 -label WingDings2 label:Abc-123 \ -font Zymbols -label Zymbols label:Abc-123 \ \ -frame 5 -geometry +2+2 -font Arial -pointsize 12 \ -background none -bordercolor SkyBlue -mattecolor DodgerBlue \ montage_fonts.gif

magick -label %f balloon.gif medical.gif present.gif shading.gif \ -mattecolor peru -frame 10x5+3+0 miff:- |\ magick montage - -tile x1 -frame 5 -geometry '64x56+5+5>' double_frame.jpg

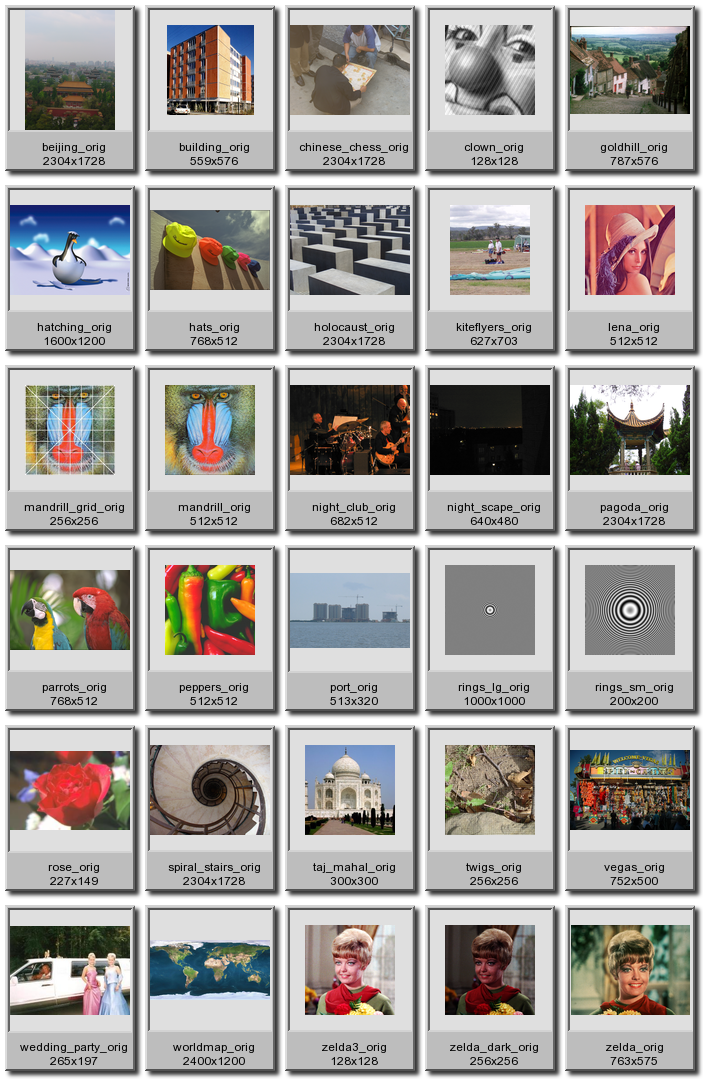

  magick montage -label '%t\n%[width]x%[height]' \
          -size 512x512 '../img_photos/*_orig.*[120x90]' -auto-orient \
          -geometry +5+5 -tile 5x  -frame 5  -shadow  photo_index.html

  magick montage -label '%t\n%[width]x%[height]' \
          -size 512x512 '../img_photos/*_orig.*[120x90]' -auto-orient \
          -geometry +5+5 -tile 5x  -frame 5  -shadow  photo_jpeg.html
  magick photo_jpeg.png photo_jpeg.jpg
  perl -i -lpe 's/src="photo_jpeg.png"/src="photo_jpeg.jpg"/' photo_jpeg.html
  rm -f  photo_jpeg.png  photo_jpeg_map.shtml

  magick 'vid:../img_photos/*_orig.*' vid_index.gif

  magick 'vid:../img_photos/*_orig.*' vid_index.html

  magick montage -size 256x256 '../img_photos/*_orig.*' -auto-orient \
          -auto-orient -thumbnail 128x128 \
          -set caption '%t' -bordercolor AliceBlue -background grey20 \
          +polaroid \
          +set label   -background white  -geometry +1+1  -tile 4x \
          polaroid_index.html

  magick montage -size 400x400  '../img_photos/*_orig.*' \
          -auto-orient -thumbnail 200x200 \
          -set caption '%t' -bordercolor Lavender -background grey40 \
          -pointsize 9  -density 144x144  +polaroid  -resize 50% \
          +set label   -background white  -geometry +1+1  -tile 5x \
          polaroid_index2.html

  magick montage font_*.gif  -tile 1x3  -geometry 16x16+1+1  miff:- |\
    magick montage -  -geometry +0+0 -tile 5x1  montage_columns.gif

  magick montage font_*.gif  -tile 1x3  -geometry 16x16+1+1  miff:- |\
    magick - +append montage_columns_2.gif

magick montage null: font_*.gif null: \ -tile x1 -geometry -5+2 montage_overlap.jpg

magick montage null: font_*.gif null: -background none -rotate 30 \ -background white -tile x1 -geometry -8+2 montage_rot_overlap.jpg

magick montage -size 400x400 null: ../img_photos/[a-m]*_orig.* null: \ -auto-orient -thumbnail 200x200 \ -bordercolor Lavender -background black +polaroid -resize 30% \ -gravity center -background none -extent 80x80 \ -background SkyBlue -geometry -10+2 -tile x1 polaroid_overlap.jpg

magick montage balloon.gif medical.gif present.gif shading.gif \ -mode Concatenate -tile x1 montage_cat.jpg

magick montage balloon.gif medical.gif present.gif shading.gif \ -mode Concatenate -tile 2x2 montage_array.jpg

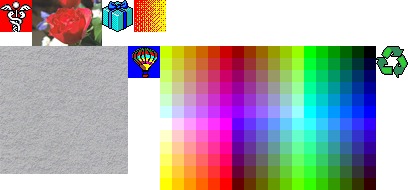

magick montage medical.gif rose: present.gif shading.gif \ granite: balloon.gif netscape: recycle.gif \ -mode Concatenate -tile 4x montage_cat2.jpg

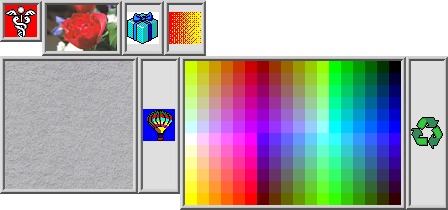

magick montage medical.gif rose: present.gif shading.gif \ granite: balloon.gif netscape: recycle.gif \ -mode Concatenate -tile 4x -frame 5 montage_cat3.jpg

magick montage present.gif rose: shading.gif \ -frame 5 -geometry +1+1 montage_geom_1.jpg

magick montage present.gif rose: shading.gif \ -tile x1 -frame 5 -geometry +0+0 montage_geom_0.jpg

magick montage present.gif rose: shading.gif \ -frame 5 -geometry '1x1+0+0<' montage_geom_1x1.jpg

montageを使用する場合は、常に非ゼロジオメトリを設定します

  magick montage font_9.gif  \( recycle.gif -set label recycle \)  medical.gif \
          -tile x1  -geometry +5+5  -background lightblue   bg_lightblue.gif

  magick montage font_9.gif  \( recycle.gif -set label recycle \)  medical.gif \
          -tile x1  -geometry +5+5   -texture bg.gif      bg_texture.gif

  magick montage font_9.gif  \( recycle.gif -set label recycle \)  medical.gif \
          -tile x1  -frame 5  -geometry '40x40+5+5>' \
          -bordercolor lightblue  -texture bg.gif  bg_frame.gif

  magick montage font_1.gif  \( recycle.gif -set label recycle \)  medical.gif \
          -tile x1  -frame 1  -geometry '40x40+5+5>' \
          -bordercolor lightblue  -texture bg.gif  bg_frame_1.gif

  magick montage font_2.gif  \( recycle.gif -set label recycle \)  medical.gif \
          -tile x1  -frame 2  -geometry '40x40+5+5>' \
          -bordercolor lightblue  -texture bg.gif  bg_frame_2.gif

  magick montage font_9.gif  recycle.gif  medical.gif \
          -tile x1  -geometry +2+2  -background none   bg_none.gif

  magick montage font_9.gif  recycle.gif  medical.gif \
          -tile x1 -frame 5 -geometry '40x40+5+5>' \
          -bordercolor none  -background none    bg_framed_trans.gif

  magick montage font_9.gif  recycle.gif  medical.gif \
          -tile x1  -shadow  -geometry '40x40+5+5>' \
          -texture bg.gif  bg_shadow.gif

  magick montage font_9.gif  recycle.gif  medical.gif \
          -tile x1 -frame 5 -shadow  -geometry '40x40+5+5>' \
          -bordercolor none   -texture bg.gif  bg_shadow_framed.gif

Montage Image Output Size

The mathematics of montage is straight forward...

Basically the montage width should be....
  (geometry_size + 2*frame_size + 2*geometry_offset) * images_per_column

That is, each 'cell' of montage has a fixed sized frame and spacing (border)
added around it before the cells are appended together.

In essence the size of montage is also a multiple of the tile size, which can
make it easy to break up montage, or re-arrange the 'cells', if so desired,
as they are simple fixed sized tiles in a rectangular array.

The height is similar but with tha additional spacing needed for labels and
the optional montage title, both of which are much more difficult to
calculate, as they depend heavilly on text, font, pointsize, and density
settings.

There is also an effect of adding a shadow to the montage in this calculation,
but that appears to be a simple small fixed addition to the bototm and right
edges.  It does not appear to effect the tile size used.
